Монтаж колонн

Монтаж стальных колонн включает следующие основные технологические процессы: подготовку фундаментов и непосредственно сам монтаж конструкций.

Подготовка фундаментов под колонны. До начала монтажа колонн должны быть полностью закончены работы нулевого цикла, т. е. сооружены фундаменты, засыпаны пазухи фундаментов. Фундаменты до монтажа принимают по акту, на их поверхности должны быть нанесены разбивочные оси колонн. Для нанесения осей на верхней поверхности фундаментов вне контура опорной плиты колонны до бетонирования фундамента закладывают металлические планки в двух направлениях. Оси наносят керном и масляной краской.

Стальные колонны монтируют на сборных или монолитных фундаментах, в которых заранее устанавливают анкерные болты для крепления колонн. В зависимости от принятого в проекте способа опирания колонны на фундамент его возводят на полную высоту или ниже проектной отметки на 50–100 мм для последующей подливки.

Перед установкой колонн должна быть проверена и смазана резьба анкерных болтов. Проверку осуществляют навертыванием гаек. Для предохранения резьбы от повреждения во время наводки базы колонны на анкерные болты на резьбу надевают предохранительные колпачки из кровельной стали или газовых труб с конусным верхом. Точность установки колонн определяет правильность монтажа всех конструкций и прочность сооружения и зависит в значительной мере от принятых способов опирания колонны на фундамент.

Опирание колонн на фундаменты осуществляют следующими способами.

Колонны легких конструкций, поступающие на строительную площадку с опорными плитами. На выверенные гайки анкерных болтов анкерные болты устанавливаются точно по шаблону, длина их резьбы должна обеспечивать такую установку гайки, чтобы ее верхняя поверхность имела отметку низа опорной плиты колонны (рис. 1, а). Гайки накручивают на болты с требуемой точностью установки верхней поверхности. Монтируемую колонну устанавливают, опирая на навернутые гайки и совмещая риски на колонне с разбивочными осями. Положение колонны по вертикали обеспечивается точностью установки гаек и при необходимости может быть выправлено их подкручиванием. После установки положение колонны фиксируется постановкой шайб и закреплением плиты вторыми гайками, которые зажимают опорные плиты и обеспечивают устойчивость колонны. Выверенные колонны подливают цементным раствором.

Заранее установленные и выверенные стальные опорные детали, заделанные в бетоне фундамента. Такими деталями могут быть заготовки из рельс, балок, уголков, которые устанавливают и закрепляют к арматуре до бетонирования фундамента. Стальные опорные подкладки устанавливают с точностью: отклонение их верха по высоте не должно быть больше ±5 мм (рис. 1, б).

Выверенную колонну закрепляют анкерными болтами, после чего зазор между подошвой колонны и фундаментов заполняют бетоном на мелком щебне или цементным раствором.

Колонны, поступающие на строительную площадку отдельно от опорных плит монтируют следующим образом.

Фундамент бетонируют до уровня на 70–100 мм ниже проектной отметки подошвы плиты. Затем устанавливают опорные плиты, совмещая их осевые риски с рисками разбивочных осей на деталях, заделанных в фундамент. Положение каждой плиты по высоте регулируется тремя установочными винтами с таким расчетом, чтобы верхняя плоскость плиты расположилась на проектной отметке опорной плоскости башмака колонны с точностью ±1 мм (см. рис. 2). Опорные поверхности плит и колонн должны быть фрезерованы. Отклонения между фрезерованными торцами колонн принимают не более ±2 мм.

Перед установкой плит производят тщательную проверку положения фундаментов и анкерных болтов. Поступающие на объект опорные плиты устанавливают автокраном на фундаменты и укрепляют тремя установочными винтами с гайками, предварительно приваренными к боковым сторонам плит (рис. 2). Затем с помощью нивелира предварительно устанавливают плиты на отметку, близкую к проектной. Окончательную выверку опорных плит колонн производят оптическим плоскомером следующим образом. Точным уровнем выверяют горизонтальность исходной опорной плиты, выведенной на проектную отметку с помощью винтов и нивелира. На исходной плите располагают визирную трубу, а на выверяемую плиту устанавливают светящуюся точечную марку. На отсчетных барабанах визирной трубы и марки задают одинаковые отсчеты и визируют на марку. Плиту, на которой установлена марка, с помощью выверочных винтов опускают или поднимают до тех пор, пока изображение светящейся точечной диафрагмы марки не совпадет с плоскостью визирования трубы. Чтобы обеспечить точность выверки опорных плит в горизонтальной плоскости, марку устанавливают на каждую плиту не менее чем в трех точках.

Практически возможно производить выверку опорных плит с помощью оптического плоскомера с точностью до ±0,5 мм, т. е. выше требуемой (±1 мм). Выверенные плиты закрепляют к анкерным болтам колонны и сдают под подливку. После подливки опорных плит цементным раствором и приобретения ими необходимой прочности на них наносят осевые риски.

В процессе монтажа колонн осевые риски, нанесенные на колонны заводом, совмещаются с рисками на опорных плитах; колонна закрепляется анкерными болтами и принимает проектное положение без дополнительной выверки. При соблюдении проектных допусков на установку опорных плит и на изготовление колонны, смонтированные затем подкрановые балки, не требуют дополнительной выверки ни в плане, ни по высоте.

Способ опирания колонн на заранее установленные, выверенные и подлитые опорные плиты, называется безвыверочным методом монтажа конструкций. Безвыверочный метод монтажа колонн позволяет увеличить производительность труда на монтаже конструкций в среднем на 10–12 %. Трудоемкость монтажа колонн при этом может быть снижена почти на 30 %.

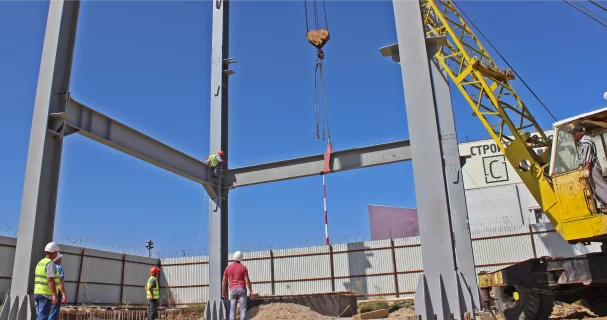

Монтаж колонн. Перед монтажом колонны раскладывают вдоль ряда их установки на деревянные подкладки параллельно оси ряда или под углом. До подъема колонны должны быть обстроены подмостями: лестницами и площадками, а также монтажными стяжными приспособлениями.

При установке колонны ее необходимо перевести из горизонтального положения в вертикальное. В этом положении подать к месту установки и опустить на фундамент, наведя на анкерные болты.

Все это требует выполнения монтажным краном нескольких и в отдельных случаях совмещенных операций, требующих ответственного наблюдения за работой крана во время подъема колонны.

Подъем и установку колонн производят двумя способами.

При раскладке колонн параллельно оси ряда кран, перемещаясь вдоль ряда колонн в направлении башмака колонны, поднимает колонну грузовым полиспастом, поворачивая ее вокруг опоры до вертикального положения (рис. 3, а). Башмак колонны при этом не должен скользить. При подъеме не следует допускать отклонения грузового полиспаста от вертикали более чем на 1,5°. Подъем колонн при такой раскладке может быть выполнен краном без его перемещения. В этом случае низ колонны перемещают лебедкой по заранее подготовленному пути. Такой способ применяют для подъема тяжелых больших колонн.

При раскладке колонн под углом к оси ряда их поднимают без перемещения крана поворотом стрелы (рис. 3, б). Стоянку крана располагают так, чтобы вылет стрелы позволял, повернув колонну в вертикальное без его изменения положение, поставить ее на фундамент. При одновременном подъеме колонны и повороте стрелы возможно опасное отклонение подъемного полиспаста от вертикали. Все операции выполняют на минимальной скорости.
