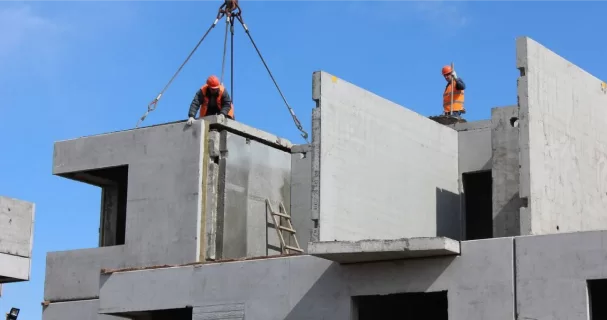

Монтаж панелей стен

11. Рабочий, выполняющий монтажные работы, старший в звене дает команду машинисту крана ослабить стропы траверсы.
12. Рабочий, выполняющий монтажные работы, старший в звене и рабочий, выполняющий монтажные работы, выводят крюки из монтажных петель.
13. Рабочий, выполняющий монтажные работы, старший в звене разрешает машинисту крана поднять траверсу  и переместить в зону складирования.

ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ

СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА
МОНТАЖА НАРУЖНЫХ СТЕНОВЫХ ПАНЕЛЕЙ КАРКАСНЫХ ЗДАНИЙ

Состав операций и средства контроля

Контрольно-измерительный инструмент: отвес строительный, рулетка, линейка металлическая, нивелир, катетомер.

Операционный контроль осуществляют: мастер (прораб), геодезист — в процессе выполнения работ.

Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.

Технические требования
СНиП 3.03.01-87 пп.3.6, 3.7, 3.25, табл.12

Не допускается:

• щели между торцом панели после ее выверки и растворной постелью;
• применение раствора, процесс схватывания которого уже начался;
• восстановление пластичности раствора путем добавления воды.

Требования к качеству применяемых материалов

ГОСТ 11024-84*. Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия.

ГОСТ 11118-73. Панели из автоклавных ячеистых бетонов для наружных стен здания. Технические требования.

ГОСТ 13578-68. Панели из легких бетонов на пористых заполнителях для наружных стен производственных зданий. Технические требования.

Поставленные на монтаж панели наружных стен не должны иметь:

• жировых и ржавых пятен на лицевой поверхности;
• трещин, за исключением местных поверхностных усадочных и других технологических, шириной не более 0,2 мм;
• сколов бетона ребер глубиной более 2 мм и длиной более 30 мм на 1 м ребра;
• отслоившихся облицовочных плиток.

Значения действительных отклонений геометрических параметров панелей не должны превышать предельных, указанных в таблице 3.1.

Таблица 3.1

Качество поверхностей панелей должно соответствовать требованиям, приведенным в таблице 3.2.

Таблица 3.2

Указания по производству работ
СНиП 3.03.01-87 пп.3.25, 3.27, 3.28

Монтаж стен следует выполнять в соответствии с утвержденным ППР. В процессе монтажа необходимо обеспечить устойчивость здания и его частей на всех стадиях строительства.

Монтаж стеновых панелей каждого этажа многоэтажного здания и каждой секции одноэтажного здания следует производить только после сварки и заделки стыков каркаса и монтажа диска перекрытия данного этажа.

Монтаж стеновых панелей вышележащего этажа следует производить после полного проектного закрепления панелей нижележащего этажа.

Установку поясных панелей наружных стен каркасных зданий следует производить:

• в плоскости стены — симметрично относительно оси пролета между колоннами путем выравнивания расстояний между торцами панели и рисками осей колонн в уровне установки панели;
• из плоскости стены;
• в уровне низа панели — совмещая нижнюю внутреннюю грань устанавливаемой панели с гранью нижестоящей панели;
• в уровне верха панели — совмещая (с помощью шаблона) грань панели с риской оси или гранью колонны.

Выверку простеночных панелей следует производить:

• в плоскости стены — совмещая риску оси низа устанавливаемой панели с ориентирной риской, нанесенной на поясной панели;
• из плоскости стены — совмещая внутреннюю грань устанавливаемой панели с гранью нижестоящей панели;
• в вертикальной плоскости — выверяя внутреннюю и торцевую грани панели относительно вертикали.

Установку панелей следует производить, опирая их на выверенные относительного монтажного горизонта маяки.

Прочность материалов маяков не должна быть выше установленной проектом прочности на сжатие раствора, применяемого для устройства постели.

Толщина маяков должна составлять 10-30 мм (при отсутствии в проекте специальных предложений).

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

Инструмент, приспособления, инвентарь: траверса, струбцина с хомутом (6 шт.), рейка-отвес, скарпель (2 шт.), молоток (2 шт.), монтажный лом (2 шт.), металлическая щетка, пеньковый канат (20 м).

Исполнители:

• рабочий, выполняющий монтажные работы, старший в звене;
• рабочий, выполняющий монтажные работы;
• рабочий, выполняющий такелажные работы.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ТЕХНИКА БЕЗОПАСНОСТИ

1. Производство всех основных и вспомогательных работ при монтаже конструкций  должно вестись с соблюдением требований СНиП 12-03-2001 и СНиП 12-04-2002.
2. Руководство монтажом поручается опытным инженерно-техническим работникам, являющимся ответственными за безопасную организацию производства монтажных работ.
3. Краны, подъемные механизмы и вспомогательные приспособления, применяемые при монтажных работах, должны отвечать установленным требованиям правил инспекции Госгортехнадзора. Перед началом монтажных работ и периодически во время работ все применяемые такелажные и монтажные приспособления (стропы, траверсы и т.п.) должны подвергаться освидетельствованию и осмотру в соответствии с Правилами устройства и безопасной эксплуатации грузоподъемных кранов.
4. К производству монтажных работ допускаются рабочие не моложе 18 лет, прошедшие медицинский осмотр и обучение по технике безопасности и имеющие соответствующие удостоверения.
5. При производстве работ на высоте без подмостей рабочие-верхолазы должны быть снабжены предохранительными поясами и нескользящей обувью, а для ношения инструмента, болтов и т.п. — специальной сумкой.
6. Сварочные работы выполняют сварщики, прошедшие обучение безопасным способам работ по специальной программе и имеющие соответствующие удостоверения.
7. Крановщики, специально обученные и закрепленные за подъемными механизмами, должны иметь удостоверения о сдаче соответствующих экзаменов.
8. Монтажники, сварщики и другие рабочие, занятые на монтаже основных конструкций дома, должны быть обеспечены проверенными предохранительными поясами.
9. На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.
10. При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производятся перемещение, установка и временное закрепление элементов сборных конструкций или оборудования.При возведении односекционных зданий или сооружений одновременное выполнение монтажных и другихстроительных работ на разных этажах (ярусах) допускается при наличии между ними надежных (обоснованных соответствующим расчетом на действие ударных нагрузок) междуэтажных перекрытий по письменному распоряжению главного инженера после осуществления мероприятий, обеспечивающих безопасное производство работ, и при условии пребывания непосредственно на месте работ специально назначенных лиц, ответственных за безопасное производство монтажа и перемещение грузов кранами, а также за осуществление контроля за выполнением крановщиком, стропальщиком и сигнальщиком производственных инструкций по охране труда.
11. Способы строповки элементов конструкций должны обеспечивать их подачу к месту установки в положении, близком к проектному.
12. Запрещается подъем сборных железобетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж.
13. Очистку подлежащих монтажу элементов конструкций от грязи и наледи следует производить до их подъема.
14. Не допускается пребывание людей на элементах конструкций и оборудования во время их подъема или перемещения.
15. Во время перерывов в работе не допускается оставлять поднятые элементы конструкций и оборудования на весу.
16. Монтажная зона здания на весь период монтажа должна быть обнесена инвентарными переносными секционными ограждениями.
17. Расстроповка деталей при разгрузке или погрузке допускается только после проверки их устойчивости, а при монтаже — лишь после закрепления.
18. На перекрытиях, лесах и подмостях допускаются только сборка, монтаж и пригонка. Работы по изготовлению недостающих деталей на лесах и подмостях не допускаются.
19. Для укладки заполнений между балками следует пользоваться подмостями или временным настилом, уложенным по балкам.
20. Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более, при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ.
21. Складывание материалов и хождение по подшивке, прибитой снизу к балкам, по накату, уложенному на черепные бруски, а также и по балкам перекрытий запрещается.
22. Исправность механизированных инструментов, выдаваемых рабочим, должна быть заранее проверена специальным лицом по указанию механика. Производство работ механизированными инструментами с приставных лестниц запрещается.
23. До выполнения монтажных работ необходимо установить порядок обмена условными сигналами между лицом, руководящим монтажом, и машинистом (мотористом). Все сигналы подаются только одним лицом (бригадиром монтажной бригады, звеньевым, такелажником-стропальщиком), кроме сигнала «Стоп», который может быть подан любым работником, заметившим явную опасность.
24. Монтаж конструкций каждого последующего яруса (участка) здания или сооружения следует производить только после надежного закрепления всех элементов предыдущего яруса (участка) согласно проекту.
25. Навесные металлические лестницы высотой более 5 м должны быть ограждены металлическими дугами с вертикальными связями и надежно прикреплены к конструкции или к оборудованию. Подъем рабочих по навесным лестницам на высоту более 10 м допускается в том случае, если лестницы оборудованы площадками отдыха не реже чем через каждые 10 м по высоте.
26. При перемещении конструкций расстояние между ними и выступающими частями смонтированного оборудования или других конструкций должно быть по горизонтали не менее 1 м, по вертикали — 0,5 м.

а) пробивку гнезд в стенах производить с инвентарных подмостей;

б) опирание лестничных маршей производить после окончания заделки в стенах опорных частей площадочных балок;

в) после установки маршей установить временные ограждения. Деревянные поручни ограждения должны иметь чисто остроганную поверхность;

г) при подаче краном сборных конструкций лестничных маршей и площадок рабочие должны быть удалены за пределы лестничной клетки и зоны перемещения груза.

ИНСТРУКЦИЯ

По охране труда и технике безопасности для монтажника (монтаж железобетонных конструкций)

Общие правила

1. К монтажу ж/б конструкций допускаются рабочие не моложе 18-летнего возраста, прошедшие обучение по типовой программе, проверенные администрацией в знании настоящей инструкции, имеющие письменное разрешение на производство работ (допуск).
2. Работать разрешается только там, куда направлен бригадиром или мастером.
3. Не приступать к работе, не получив вводного инструктажа по ТБ и инструктажа по безопасным приемам работ на данном рабочем месте.
4. На территории стройплощадки необходимо выполнять следующие правила:

а) быть внимательным к сигналам, подаваемым крановщиками грузоподъемных кранов и водителями движущегося транспорта и выполнять их;

б) не находиться под поднятым грузом;

в) проходить только в местах, предназначенных для прохода и обозначенных указателями;

г) не перебегать путь впереди движущегося транспорта;

д) не заходить за ограждения опасных зон;

е) места, где проходят работы на высоте, обходить на безопасном расстоянии, т.к. возможно случайное падение предметов с высоты;

ж) не смотреть на пламя электросварки, т.к. это может вызвать заболевание глаз;

з) не прикасаться к электрооборудованию и эл. проводам (особенно оголенным или оборванным), не снимать ограждений и защитных кожухов с токоведущих частей оборудования;

и) не устранять самим неисправности эл. оборудования, вызывайте электрика;

к) не работать на механизмах без прохождения специального обучения и получения допуска;

л) при несчастном случае немедленно обратиться за медицинской помощью и одновременно сообщить мастеру (прорабу) о несчастном случае;

м) заметив нарушение инструкции другими рабочими или опасность для окружающих, не оставайтесь безучастным, а предупредите рабочего и мастера о необходимости соблюдения требований, обеспечивающих безопасность работы.

Обязанности перед началом работы

5. Проверить исправность и годность всех такелажных приспособлений, убедиться в надежной установке монтажного крана.
6. Подготовить к работе монтажный инструмент.
7. Осмотреть ограждения, подмости, леса и убедиться в их исправности и устойчивости.
8. Обнаружив неисправности или дефекты в такелажных приспособлениях (обрыв прядей троса, изгиб, поломка траверс, контейнеров), монтажном инструменте или ограждениях, доложить об этом мастеру и приступить к работе только с разрешения мастера.
9. Проверить достаточность освещения рабочего места.
10. Во избежание поражения током внимательно осмотреть проходящую рядом электропроводку и при обнаружении оголенных, неизолированных проводов доложить об этом мастеру.
11. При одновременном ведении работ на разных уровнях по одной вертикали должен быть сделан сплошной настил или сплошная сетка на каждом уровне для защиты работающих внизу от падения сверху каких-либо предметов или инструмента.

Требования во время работы

А. При монтаже фундаментов и стен подвала

12. Рабочее место должно быть очищено от посторонних предметов и спланировано.
13. Не допускать посторонних лиц в зону монтажных работ.
14. Сборные блоки и фундаментные подушки уложить в 2-х метрах от бровки котлована в штабеля с прокладками для подведения строп без поворачивания блоков.
15. При обнаружении трещин или «козырьков», угрожающих обвалов котловану, вырытому с откосами, работу приостановить и доложить об опасности мастеру.
16. Блоки и фундаментные подушки очистить от наледи, снега и грязи. Подъем блоков и подушек, засыпанных грунтом или снегом, а также примерзших к земле, запрещен.
17. Монтаж верхних рядов выше 1,1 м производить только с инвентарных подмостей или с переносных площадок.
18. При подъеме конструкций сигнализация должна быть организована таким образом, чтобы все сигналы машинисту крана, а также рабочим, занятым на оттяжках, подавались только одним лицом, руководящим подъемом и установкой конструкций (как правило, бригадиром и в особо ответственных случаях мастером или прорабом). Во всех случаях машинист крана должен быть уведомлен, чьи указания он должен выполнять. При работе монтажников вне поля зрения крановщика между крановщиком и рабочими местами монтажников должна быть обеспечена надежная связь.
19. Зоны, опасные для движения людей во время монтажа, должны быть ограждены и оборудованы видимыми предупредительными сигналами. Запрещается пребывание людей на этажах ниже того, на котором производятсястроительно-монтажные работы (в одной захватке), а также в зоне перемещения элементов и конструкций кранами.
20. Строповку изделий производить только за монтажные петли стропами, оборудованными крючками или карабинами.
21. Строповку поднимаемых элементов производить только гибкими стальными стропами, тросами, имеющими бирку. Стропы должны легко надеваться и сниматься с крюка подъемного механизма, а также легко освобождаться от поднимаемых конструкций или элементов. Стропы не должны иметь узлов, петель или перекрутов. При подъеме под острые края конструкции следует помещать деревянные прокладки, предотвращающие перетирание троса. Подъем производить за все имеющиеся монтажные петли.
22. Строповка ж/б элементов производится по разработанным схемам.
23. Находиться под опускаемым изделием или допускать перенос их над рабочими местами запрещено.
24. Запрещается подтягивать изделия перед подъемом или опусканием.
25. При подъеме изделия его перемещение в горизонтальном положении производить при возвышении изделия над другими предметами не менее 0,5 м.

      27*. Поданное изделие опустить над местом проектного положения не более чем на 30 см и из этого положения направлять и устанавливать изделие в проектное положение.

________________

* Нумерация соответствует оригиналу. — Примечание изготовителя базы данных.

28. После установки изделия ослабить тросы и вторично убедиться в правильности установки его в проектное положение.
29. Не оставлять на весу поднятые изделия.
30. Не укладывать монтируемые изделия на настилы подмостей.
31. Не принимать изделие руками для монтажа, если оно поднято над местом установки более чем на 30 см.
32. Запрещается поднимать или передвигать установленные изделия после отцепки стропов.

Б. При монтаже сборных ж/б конструкций

33. Монтаж конструкций каждого последующего этажа допускается лишь после окончания монтажа перекрытия предыдущего этажа, а также всех работ по креплению, сварке и замоноличиванию узлов. Оставленные в перекрытиях проемы и отверстия оградить или перекрыть настилом.
34. Не допускать превышения максимальной грузоподъемности крана на данном вылете стрелы и не превышать максимальную грузоподъемность такелажных приспособлений (строп и т.д.).
35. Подъем деталей, имеющих вес близкий к предельному, производить в два приема. Сначала поднять деталь на высоту 20-30 см и в таком положении проверить подвеску и устойчивость крана, а затем производить подъем детали на  полную высоту.
36. Не допускать подтаскивания грузов краном путем косого натяжения канатов или поворота стрелы.
37. Перемещение краном людей запрещено.
38. Подъем мелких штучных (кирпич и др.), а также сыпучих грузов производить в специальных контейнерах, исключающих возможность выпадения груза из контейнера.
39. При монтаже перегородок прочно закрепить траверсу и не допускать самопроизвольного ее отцепления. Внимательно следить за грузом во время его подъема и перемещения.
40. При монтаже блоков маршевых лестниц, не имеющих инвентарных ограждений, установить временные ограждения и только после этого разрешать проход по лестницам.
41. При установке блок-перемычек запрещается находиться на стене и монтируемом блоке и на инвентарных подмостях.
42. При монтаже плит перекрытия, лестничных площадок и др. строповку производить за все петли и не допускать перекоса укладываемого элемента.
43. Расстроповку монтируемых элементов (плит, балконов, карнизов) производить после их установки в проектное положение и сварки закладных петель монтируемого элемента с анкером.
44. Монтаж крупнопанельных перегородок производить с передвижных подмостей-стремянок.
45. При сильном ветре (более 6 баллов), гололеде, сильном снегопаде, дожде и тумане монтажные работы на высоте должны быть прекращены.
46. Строповку длинномерных элементов производить не менее чем двумя стропами и при монтаже необходимо управлять элементы с расстояния веревочными растяжками, прикрепленными к обоим концам монтируемого элемента.
47. Сварку и замоноличивание узлов установленных ж/б конструкций необходимо производить с перекрытий, огражденных у рабочего места, передвижных подмостей с огражденными площадками наверху или подвесных люлек. Сварщик должен иметь сумку для сбора огарков.
48. Ж/б колонны и стойки рам должны быть оборудованы монтажными лестницами, либо подвесными люльками для последующих монтажных работ и освобождения стропов, а также для закрепления или сварки узлов и установки ригелей.
49. Для перехода монтажников от одной конструкции к другой следует применять монтажные лестницы, переходные мостики и трапы. Передвижение по нижнему поясу фермы или балки допускается только при наличии натянутого вдоль их каната для зацепления карабина предохранительного пояса. Канат должен быть натянут туго, провисание или ослабление его не допускается.
50. Сборку и подъемы конструкций длиной более 6 м и весом более 3 т, требующих особой осторожности при их перемещении и установке, надлежит производить под непосредственным руководством мастера или прораба.
51. Для заводки конструкций и установки их на место необходимо применять специальные ломики или оттяжки, причем нахождение людей под устанавливаемыми элементами не допускается.
52. Блоки и тали, которые применяются для монтажа конструкций, должны устраиваться так, чтобы самопроизвольное спадение троса или цепи со шкива, а также заклинивание их между блоком и обоймой исключалось.
53. Ручные подъемные лебедки должны быть снабжены автоматически действующим тормозом или безопасными рукоятками. Во время подъема необходимо следить за последовательной и правильной навивкой троса на барабан, не допуская навивки выше боковых щек.
54. При работе на высоте по клепке и сварке без подмостей необходимо привязываться к конструкциям.
55. Разъединение поднятой конструкции с подъемным крюком или расчалками производить только после постановки конструкции на достаточное количество болтов согласно проекту производства работ.
56. Постановку болтов производить сборочными ключами соответствующих размеров. Подкладывать прокладку между щеками ключа и гайкой, а также пользоваться ключами со сбитыми губами запрещено.
57. Расстроповка установленных элементов допускается только после прочного и надежного закрепления:

а) колонн — анкерными болтами или кондукторами и оттяжками;

б) стропильных ферм — расчалками с последующим соединением прогонами и связями с ранее установленными и закрепленными фермами;

в) подкрановых балок и подстропильных ферм — болтами в количестве не менее 50% проектного количества;

г) элементов, имеющих по проекту сварное прикрепление — временными монтажными болтами с полным заполнением всех болтовых отверстий.

Требования после работы

58. Сделать уборку на рабочем месте.
59. Сдать весь инструмент в кладовую.
60. О всех замеченных недостатках доложить мастеру или прорабу.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Продолжительность операций, мин

СПИСОК ЛИТЕРАТУРЫ

СНиП 3.01.01-85*. Организация строительного производства.

ГОСТ 26433.2-94. Правила выполнения измерений параметров зданий и сооружений.

СНиП 3.03.01-87. Несущие и ограждающие конструкции.

СНиП 12-03-2001 Безопасность труда в строительстве. Ч.1. Общие требования.

СНиП 12-04-2002. Безопасность труда в строительстве. Ч.2. Строительное производство.

ГОСТ 12.2.003-91. ССБТ. Оборудование производственное. Общие требования безопасности.

ГОСТ 12.3.009-76. ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности.

ГОСТ 12.3.033-84. ССБТ. Строительные машины. Общие требования безопасности при эксплуатации.

ГОСТ 24258-88. Средства подмащивания. Общие технические условия.

ППБ 01-03. Правила пожарной безопасности в Российской Федерации.

При разработке авторского материала использованы: техническая документация и справочная информация справочно-консультационной системы «Стройтехнолог».
