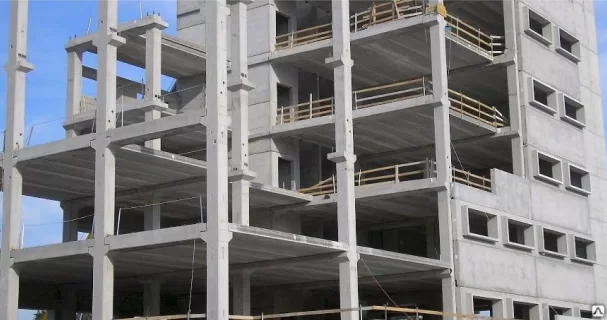

5.2 Монтаж колонн, рам, полурам и диафрагм жесткости
5.2.1 Монтаж колонн, рам, полурам должен производиться после инструментальной проверки соответствия проектной документации планового и высотного положения опорных элементов (фундаментов, нижестоящих колонн).
5.2.2 Проектное положение колонн, стоек рам, полурам следует выверять по двум взаимно перпендикулярным направлениям, ригелей полурам — по поперечным осям, а также по высотным отметкам в коньке.
5.2.3 При установке колонн, рам, полурам в стаканы фундаментов должно быть обеспечено закрепление низа конструкций от горизонтального перемещения на период до замоноличивания узлов.
Колонны устанавливаются в стаканы фундаментов на подстилающий слой из бетона на мелком
заполнителе, стойки полурам — насухо.
Фиксация проектного положения, выверка и временное закрепление колонн в стаканах фундаментов осуществляется расклиниванием, а вышестоящих колонн на нижестоящих — кондукторами.
Фиксация проектного положения, выверка, временное закрепление и устойчивость рам (полурам)
обеспечиваются набором элементов жесткости и переставными вышками-кондукторами.
5.2.4 Связи и распорки следует монтировать с соблюдением требований ТНПА на стальные конструкции.
5.2.5 Диафрагмы жесткости устанавливаются на слой раствора с обжатием его в горизонтальном
стыке. Установка диафрагм на подкладки, петли и клинья с последующим заполнением стыка раствором не допускается. Полки диафрагм жесткости должны быть горизонтальными.
5.2.6 Связи, распорки и диафрагмы жесткости следует устанавливать между колоннами симметрично в продольном и поперечном направлениях в соответствии с проектной документацией. Примыкание диафрагм жесткости вплотную к колоннам и друг к другу не допускается.
5.2.7 При монтаже колонн, рам, полурам и диафрагм жесткости предельные отклонения показателей качества не должны превышать значений, приведенных в таблице 2.
5.2.8 Требования по предельным отклонениям при монтаже рам, полурам (разность отметок
верха рам, отклонение осей рам от разбивочных осей и т. д.) должны быть указаны в проектной документации.
ТКП 45-5.03-130-2009
7
Таблица 2 В миллиметрах
Наименование показателей качества Значение
1 Отклонение от совмещения рисок геометрических осей, граней в
нижнем сечении колонн, рам, полурам с рисками разбивочных или
геометрических осей 8
2 Отклонение от вертикали осей колонн, стоек рам, полурам одноэтажных зданий, при их длине, м:
до 4 включ. 20
св. 4 “ 8 “ 25
“ 8 “ 16 “ 30
“ 16 “ 25 “ 40
3 Разность отметок верха колонн или их опорных площадок (консолей) одноэтажных зданий, при их длине, м:
до 4 включ. 14
св. 4 “ 8 “ 16
“ 8 “ 16 “ 20
“ 16 “ 25 “ 24
4 Отклонение от совмещения рисок геометрических осей в верхнем сечении колонн многоэтажных зданий с рисками разбивочных
осей, при длине колонн, м:
до 4 включ. 12
св. 4 “ 8 “ 15
“ 8 “ 16 “ 20
“ 16 “ 25 “ 25
5 Разность отметок верха колонн каждого яруса многоэтажного
здания (сооружения) в пределах выверяемого участка, при:
контактной установке 12+2n
установке по маякам 10
6 Отклонение от вертикали плоскостей диафрагм жесткости 5
7 Отклонение от совмещения рисок геометрических осей в верхнем сечении диафрагм жесткости с рисками осей колонн 10
8 Отклонение от симметричности положения диафрагм жесткости
между колоннами 5
9 Отклонение от проектной ширины горизонтального стыка между
диафрагмами жесткости +10
Примечания
1 n — порядковый номер яруса колонн.
2 Односторонняя направленность и суммирование отклонений не допускаются.
